QBY-K气动隔膜泵
该泵可用于多种液体输送工况，包括腐蚀性液体、含颗粒液体及高粘度液体等，同时也适用于部分易挥发及特殊介质的输送场景。
在适用工况条件下，该设备可用于液体抽送与输送作业。

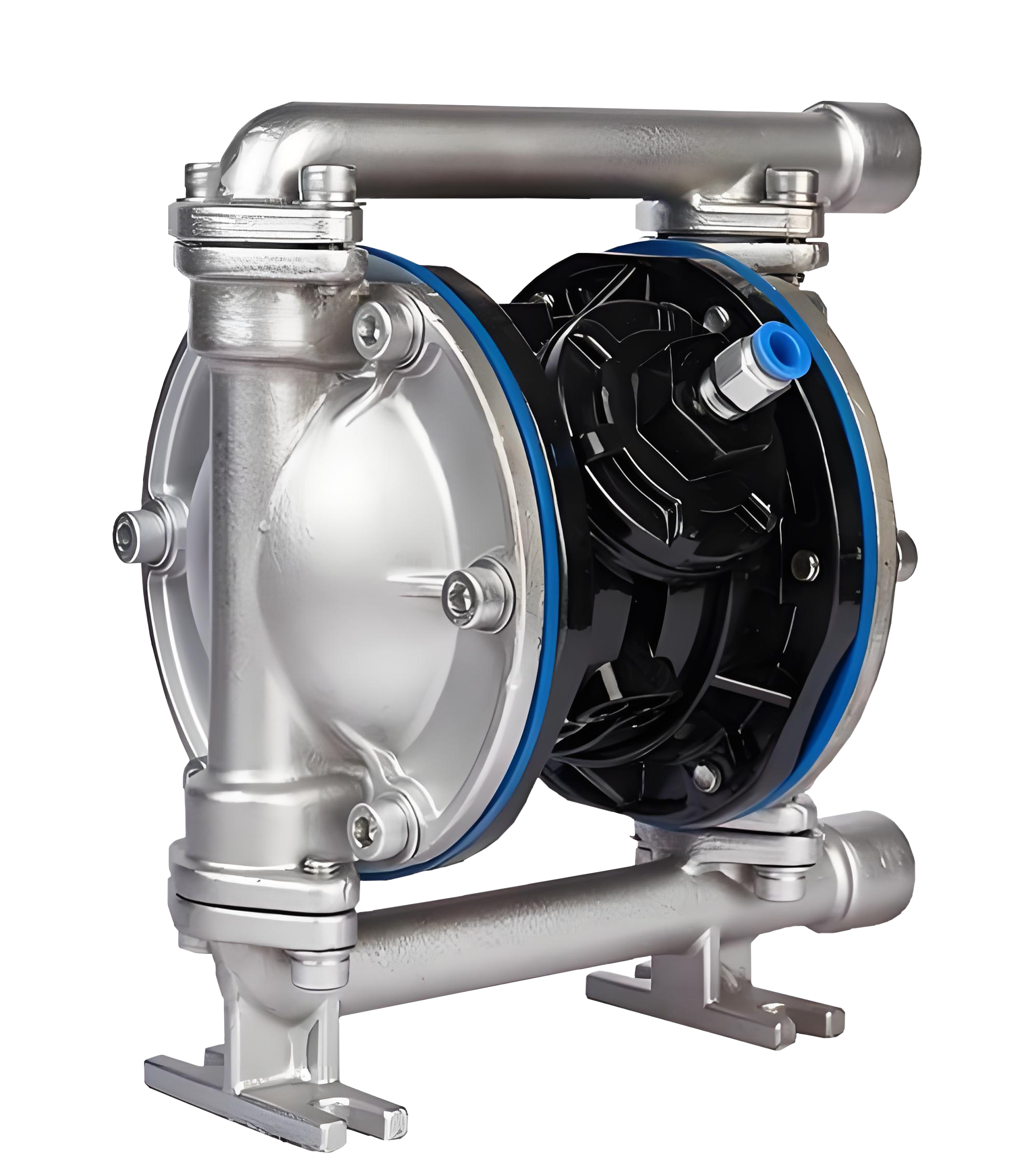

QBY-K
气动隔膜泵
QBK气动隔膜泵是在气动隔膜泵结构基础上优化设计的一种型号，具有良好的耐用性能。
该设备以压缩空气为动力源，可用于多种液体输送工况，既适用于流动性较好的液体，也可用于部分不易流动的介质输送。
在不同工况条件下，该设备在一定程度上具备类似自吸泵、潜水泵、泥浆泵及杂质泵等输送设备的应用特点。
|
强力自吸 |
无需灌引水，最大吸程达5米，扬程高达70米，出口压力可达6 bar |
|
通过能力强 |
流道宽敞，可通过直径≤10mm的固体颗粒，抽送泥浆、杂质时磨损极小 |
|
流量可调 |
通过调节气阀开度实现无级调节，气压控制范围为1～7 bar，适应不同工况 |
|
安全无泄漏 |
无旋转部件与轴封，介质由隔膜隔离，避免外泄，适用于输送有毒、易挥发、强腐蚀性介质，保障人员安全与环境安全 |
|
无需用电 |
气动驱动，特别适合易燃、易爆场所，使用安全可靠 |
|
可沉入液体中运行 |
适合液下作业，拓展应用场景 |
|
操作简便 |
启停仅需控制气阀，具备自我保护功能，空转或突停不损泵体，超负荷自动停机，恢复后自动重启 |
|
维护简便 |
结构简单、易损件少，安装维护方便介质不接触运动部件，磨损小、性能持久稳定 |
|
适应高粘度介质 |
可输送粘度高达10,000厘泊的流体 |
|
可空转运行 |
无须润滑，干转不损泵，是其显著优势之一 |
QBY型气动隔膜泵自投入使用以来，已应用于多种工业工况，适用于部分特殊介质的输送场景，包括常规泵较难处理的液体工况，在实际应用中表现较为稳定。
该系列产品提供多种材质选择，包括铝合金、铸铁、不锈钢及工程塑料，以适应不同使用环境需求。
隔膜材质可根据介质特性进行选型，常见包括丁腈橡胶、氯丁橡胶、氟橡胶及聚四氟乙烯等。
| 食品行业 | 可输送花生酱、果酱、苹果酱、巧克力酱、泡菜、土豆泥、小红肠、糖浆、糖蜜、啤酒花及发酵粉稀浆等高粘度或含颗粒的流体。 |
| 涂料与化工行业 | 适用于油漆、树胶、颜料、粘合剂、胶水、橡胶浆、各类乳剂及填料的输送。 |
| 陶瓷建材行业 | 可泵送瓦、瓷、砖器及陶瓷釉浆等高密度浆料。 |
| 石油与矿业 | 用于油井钻后沉积物、泥浆、矿渣、隧道积水、水泥灌浆、灰浆等物料的抽吸。 |
| 环保与市政 | 适合输送各类污水、废液，以及清洗油垢和杂质。 |
| 船舶行业 | 用于油轮、驳船清仓作业，吸取仓内污水及残液。 |
| 危险化学品 | 可输送剧毒、易燃、易挥发液体及强酸、强碱、强腐蚀介质。 |
| 高温工况 | 可耐高温液体，最高耐温可达150℃。 |
| 设备配套 | 适用于作为固液分离设备、压滤设备等的前级送压装置。 |
| 型号 | 流量 | 扬程 | 出口压力 | 吸程 | 最大允许颗粒直径 | 最大供气压力 | 最大空气消耗量 | 正常空气消耗量 | 材料 | ||||
| m³/h | m | kgf/cm² | m | mm | kgf/cm² | m³/min | m³/min | 铝 | 不锈钢 | 铸铁 | 增强聚丙烯 | 过滤部分衬氟 | |
| QBY-L-8 | 0～0.8 | 0～50 | 6 | 5 | 1 | 7 | 0.6 | 0.3 | ● | ● | ● | ● | / |
| QBY-K-10/15 | 0～1 | 0～50 | 6 | 5 | 1 | 7 | 0.6 | 0.3 | ● | ● | ● | ● | / |
| QBY-K-25 | 0～2.4 | 0～50 | 6 | 7 | 2.5 | 7 | 1.7 | 0.6 | ● | ● | ● | ● | ● |
| QBY-K-40 | 0～8 | 0～50 | 6 | 7 | 4.5 | 7 | 1.7 | 0.6 | ● | ● | ● | ● | ● |
| QBY-K-50 | 0～12 | 0～50 | 6 | 7 | 8 | 7 | 4.9 | 1.7 | ● | ● | ● | / | ● |
| QBY-K-65 | 0～16 | 0～50 | 6 | 7 | 8 | 7 | 4.9 | 1.7 | ● | ● | ● | / | ● |
| QBY-K-80 | 0～24 | 0～50 | 6 | 7 | 10 | 7 | 9.1 | 3 | ● | ● | ● | / | / |
| QBY-K-100 | 0～30 | 0～50 | 6 | 7 | 10 | 7 | 9.1 | 3 | ● | ● | ● | / | / |

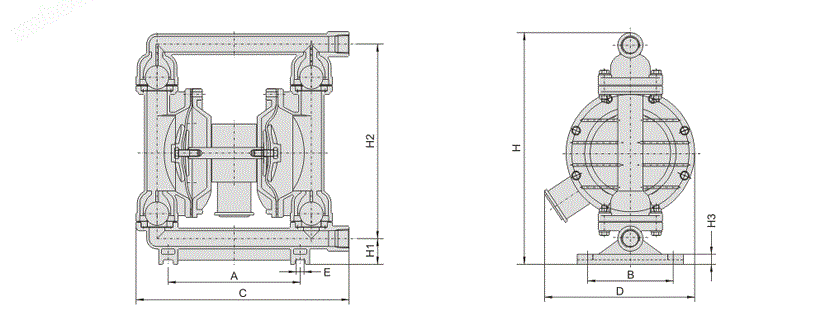

| 型号 | A | B | C | D | E | H1 | H2 | H3 | H | 螺纹式 | 法兰式 | |||||
| NPT/RC | D1 | D2 | D3 | D | n | d | ||||||||||
| QBY-L-8 | 97 | 84 | 147 | 115 | 7 | 20 | 110 | 10 | 143 | 3 /8 | - | - | - | - | - | - |
| QBY-K-10/15 | 130 | 50 | 220 | 145 | 10 | 39 | 195 | 10 | 270 | 1 /2 | - | - | - | - | - | - |
| QBY-K-25 | 245 | 160 | 360 | 250 | 12 | 63 | 360 | 36 | 470 | 1 | - | - | - | - | - | - |
| QBY-K-40 | 245 | 160 | 360 | 250 | 12 | 63 | 360 | 35 | 470 | 1¹ /2 | - | - | - | - | - | - |
| QBY-K-50 | 335 | 220 | 540 | 345 | 16 | 88 | - | 25 | 720 | - | 90 | 50 | 110 | 方 130*130 |
4 | 14 |
| QBY-K-65 | 335 | 220 | 540 | 345 | 16 | 88 | - | 25 | 720 | - | 110 | 65 | 130 | 方 130*130 |
4 | 14 |
| QBY-K-80 | 425 | 250 | 570 | 450 | 18 | 110 | - | 32 | 900 | - | 125 | 80 | 150 | 方 160*160 |
4 | 18 |
| QBY-K-100 | 425 | 250 | 570 | 450 | 18 | 110 | - | 32 | 900 | - | 145 | 100 | 170 | 方 160*160 |
4 | 18 |

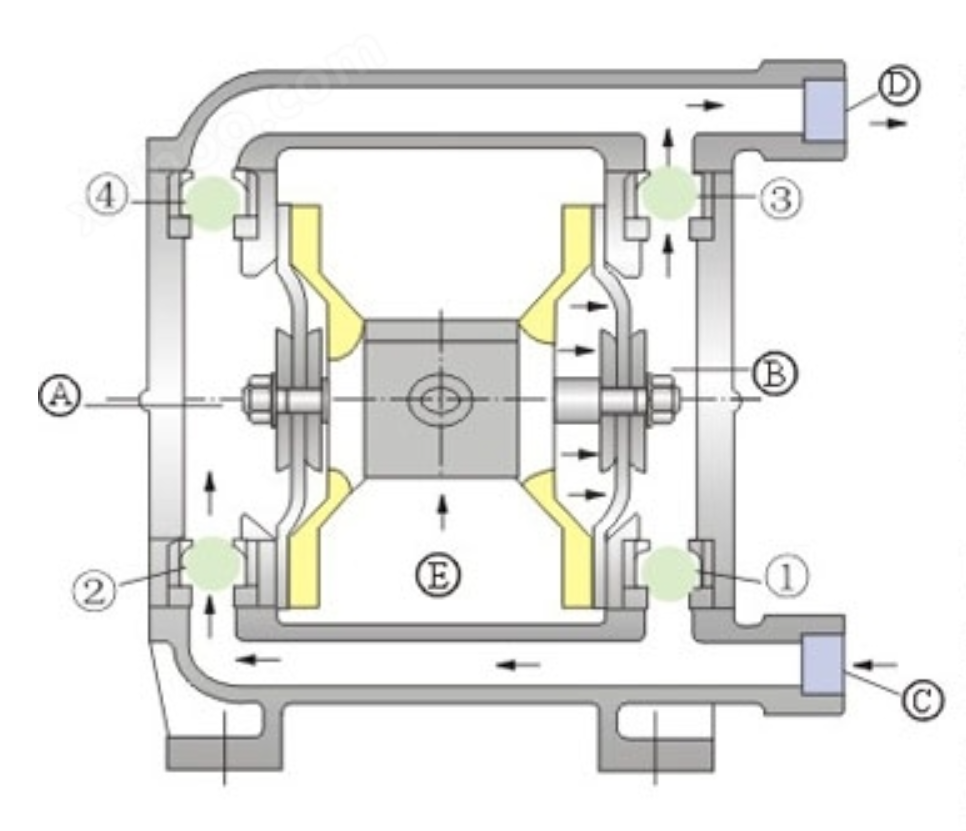

在泵的两个对称工作腔中、中各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔中隔膜运动，而另一腔中气体排出。
一旦到达行程终点配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。
在图示中压缩空气由E进人配气阀，使膜片向右运动，则A室的吸力使介质由C入口流入，推开球阀2进入室球阀4则因吸人而闭锁;
B室中的介质则被挤压，推开球阀3由出口D流出，同时使球阀①闭锁，防止回流，就这样循环往复使介质不断从C人口处吸人，D出口处排出。
